Какие бывают кольца для колодца: виды и марки, размеры и вес

Колодец – это техническая или гидротехническая конструкция, которая представляет собой горизонтальное или вертикальное отверстие в земле для различных целей (забор воды, устройство канализации, прокладка коммуникаций и проводов).

Чтобы колодец служил долгие годы, стенки сооружения фиксируются кольцами.

Кольца для колодцев изготавливают из бетона или железобетона, а также из полимерных материалов. Их диаметр и размер зависят от условий использования.

Основные типы колодцев и их внутренняя отделка рассмотрены в данной статье.

Типы колодцев


В зависимости от назначения и особенностей конструкции выделяют следующие типы колодцев:

• Питьевой. Имеет механизм для подъема воды на поверхность земли. Из таких колодцев берется вода для питья, приготовления пищи, полива и других нужд;
• Водопроводный. В нем устанавливается все оборудование, необходимое для функционирования водопровода;
• Дренажный. Колодцы этого типа могут быть смотровыми, водоприемными и поглотительными. Они позволяют контролировать дренажную систему, промывать ее по мере необходимости, исполняют роль отстойника для песка и грязи;
• Смотровой. Он предназначен для контроля над состоянием и очистки канализации от застоев;
• Телефонный. Колодец, предназначенный для установки, эксплуатации, контроля и ремонта сетей связи;
• Колодец газопроводных сетей. Устанавливается только по ГОСТу;
• Колодец для выгребной ямы. Один из вариантов устройства канализации. При выборе места нужно соблюдать определенные нормы;
• Колодец для септика. Устанавливается для отстойника;
• Ливневый. Служит для отвода избыточной воды с участка.

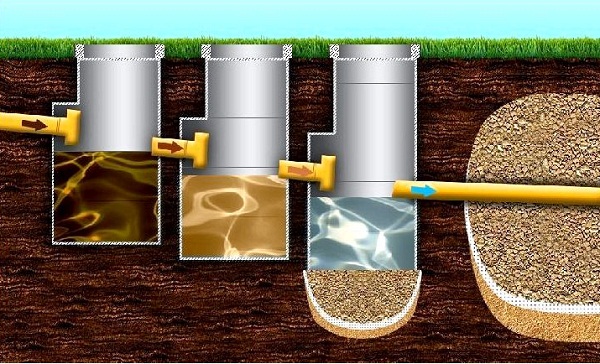

Септик из бетонных колодезных колец

Почему колодец нуждается в чистке, когда ее нужно делать и какими способами, вы можете узнать из этой статьи.

Читайте также о том, как построить туалет на даче своими руками.

Виды колец


Кольца собирают по следующей схеме: сначала устанавливается кольцо с днищем, затем все стеновые части, в самом конце опускается крышка и люк.

Для удобства такой сборки придуманы несколько видов колец.

Они бывают из разных материалов и различного предназначения:

• Стеновые. Используются при устройстве колодцев круглой формы, трубопровода, канализации и др. Имеют различную высоту и диаметр, в зависимости от типа сооружения. Наиболее часто используются для создания горловины колодца;
• Железобетонные. Чаще всего используются при установке систем различных коммуникаций (особенно дренажной системы, канализации и водопровода). Они надежно оберегают коммуникации от воздействия внешней среды. Для каждого типа конструкций имеется свой вид железобетонных колец;
• Доборные (вспомогательные). Размеры таких колец отличаются от стандартных, потому что делаются только под заказ. Если по какой-то причине обычные кольца не подходят для установки колодца, необходимо заказать изготовление вспомогательных колец;
• Пластиковые. Имеют больший срок эксплуатации, по сравнению с бетонными. Они герметизированы и не подвержены коррозии;
• Пластиковые кольца с лотком на дне. Используются для направления потока воды по отводам и стокам (исключение задержки воды в колодце);
Важно! Бетонные кольца, произведённые по всем стандартам качества, проходят испытания на водонепроницаемость, морозостойкость и водопоглощение материала. Прочность бетона на сжатие проверяется ультразвуковым методом или механическим воздействием.



• Сборные. Установка колодца, при которой строго придерживаются определенных размеров и диаметра, требует использования сборных железобетонных или пластиковых колец. Все остальные части также тщательно подбираются по диаметру. Такие колодцы более дорогостоящие. Пластиковые кольца могут быть гладкими или гофрированными. Сборная установка позволяет сооружать колодец любой высоты, что несколько снижает прочность его стен;
• Кольца с днищем. Представляют собой монолитную деталь, которая значительно упрощает установку колодца. Резервуар становится герметичным (отсутствуют протечки);
• Кольца с замком (с четвертью) позволяют герметично закрепить их с простыми кольцами. При использовании таких колец исчезают люфты и большие зазоры между частями колодца, предупреждается смещение при дальнейшем пользовании. Замок – это специальные выемки, располагающиеся по краям кольца (сверху и снизу). Стыковка происходит при наложении таких колец друг на друга;
• Кольца с плитой перекрытия. Выполнены из железобетона. Используются при строительстве глубокого колодца как завершающая деталь. Выходное отверстие на плите немного сдвинуто к краю. В него помещают трубу, которая выводится на поверхность.

Какие бывают шланги для полива и как правильно выбрать шланг, читайте в этой статье.

Обеспечить дачный участок бесперебойной подачей воды поможет гидроаккумулятор.

Размеры колец


Размеры всех деталей колодца (кольца, крышки, днища, хомута, заклепки и др.) зависят от его вида и предназначения. Все кольца должны быть одинаковы по высоте и диаметру, крышка и днище — соответствовать им по диаметру.

Для того чтобы не путаться в размерах колец, существуют специальные маркировки. В них указаны высота и диаметр детали.

Стандартный размер колец: диаметр от 70 до 250 и высота от 7 до 120 сантиметров. Толщина стенок колец варьируется от 8 до 12 сантиметров.

Доборные кольца с нестандартными размерами (высотой и диаметром) изготавливается в специализированных организациях.

Вес колодезного кольца напрямую зависит от его размеров. Самые маленькие весят около 40–45 кг, самое большое кольцо – 1500 кг.

Маркировка


Для полного обозначения размеров колец существует правило ГОСТ 8020-90.

Буквенные обозначения бетонных колец:

• КС – кольцо стеновое;
• ПО – плита перекрытия;
• ПД – плита дорожная;
• ПП – плита перекрытия;
• ПН – плита днища.


Цифры, которые ставятся рядом с буквенным значением, указывают диаметр и высоту кольца (например, КС 15.9 – это кольцо стеновое с диаметром 150 см и высотой 90 см).
